La máquina RX - de JUKI SMT r_rx 6 - b es puesta en los modelos nuevos en el RX - 6 series de la velocidad del soporte por el 24%:

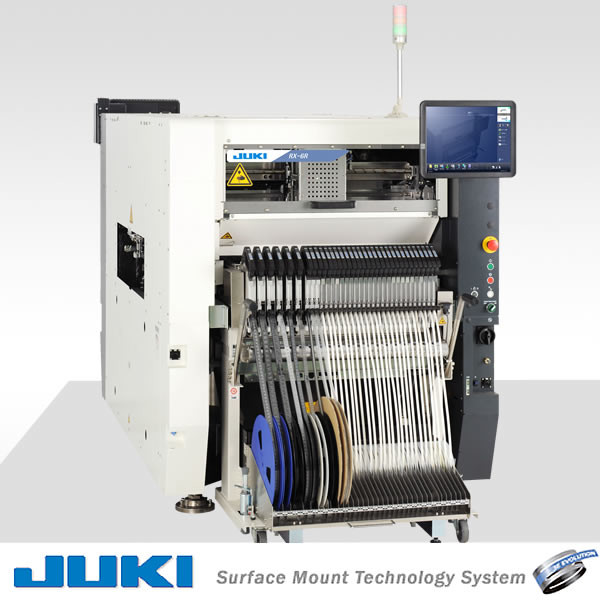

Máquina RX - de JUKI SMT r_rx 6 - 6 b
Componentes del microprocesador de la velocidad de SMT de los componentes: 52000 CPH (las mejores condiciones) * 2 componentes de IC: 14000 CPH (IC) * 3
Tamaño del elemento: microprocesadores 0402 (1005) ~ 50 milímetros * 01005) microprocesadores cuadrado de la pulgada del elemento 4 0402 (~ 50 elementos cuadrados/50 * 180 ㎜ * 5 milímetros
Tamaño del substrato: transmisión del monorrail: 50 x 50 ~ 610 x 590 milímetros x 590/905 transmisión de la dual-pista de la transmisión (2 veces): 50 * 50 ~ 360 * 250 transmisión del milímetro/360 x450mm (monorrail)
Remiende las especificaciones de la nariz: boca de la succión 6 x6, boca de 3 x 3 succiones, * 6
Compatible con la dual-pista * 6
El diseño de los ahorros de espacio, anchura es 1,25 m
Función estándar del control del monitor de la recogida/de la colocación para alcanzar más de alta calidad * 1
, cambiando la cabeza se puede construir para adaptarse a los cambios en la producción de variedades de la mejor cadena de producción
Con el reconocimiento continuo de la imagen para realizar SMT de alta velocidad
Componentes correspondientes, componentes grandes, substratos grandes
El nuevo servidor TR8S de la bandeja de la matriz aumentó capacidad y productividad correspondientes de los componentes.
comentarios
* 1 se aplica solamente a RX - 6 b con la cabeza de la colocación de la boca de 6 succiones
* 2 RX - 6 r
* 3 opciones
* 4 RX - 6 r/RX - B 6 x6. Cabeza de la boca de la succión
5 RX - B * cabeza de la boca de 6 * 3. succiones
* 6 se aplica solamente a RX - 6 b
RX - 6 r es RX - serie de modelos nuevos. Muévase hacia arriba y hacia abajo debido al eje de la mejora, el aumento de la intensidad, optimización de la boca de la succión de la altura de la cabeza del soporte, haga para montar la velocidad comparada con la máquina tenía antes la promoción muy grande. La tierra aumentó en el 24%, a 52000 CPH (las mejores condiciones).
RX mínimo - 6 series no sólo se pueden utilizar en los componentes de SMT, componentes grandes, alto elemento trasero, se pueden también utilizar para montar un substrato grande. Tiene la flexibilidad muy alta y ahorra el espacio. Es solamente 1,25 metros. La anchura de la sección del producto le ayudará a la producción.
RX - 6 series contiene RX modelo de alta velocidad - r, la estructura de la cadena de producción son flexibles más flexible. Puede corresponder a muchas clases de producción, producción variable, y también puede corresponder a la producción en masa, puede corresponder a la producción diversificada. Requisitos.
Características:
La más grande de la velocidad 52000 pegado en CPH
Eje mejorado de la boca de la succión, fuerza del aumento, cabeza altamente optimizada, etc. Es solamente 1,25 metros de tamaño de la anchura, pero monta se elevó más rápido que antes el 24%, a 52000 CPH (las mejores condiciones).
Compatibilidad componente rica y substrato.
Con el laser único, JUKI puede manejar a partir 0,4 milímetros x del elemento del cuadrado de 0,2 milímetros a de 50 milímetros y de la altura de los componentes de 20 milímetros.
El tamaño del substrato puede corresponder a 50 milímetros x 50 milímetros a 610 milímetros x 590 milímetros de diversos substratos.
Puede ser colocado en la transmisión separada dos y el proceso bajo condición de gran tamaño es 910 milímetros * embase de 590 milímetros.
| transmisión del monorrail: |
50 × mil y cinco 590m m del × quinientos y noventa del × 50~610 (2 transferencias) |
| Altura del elemento: |
6 / 12/20m m |
| Tipo de montaje componente: |
hasta 160 |
| Exactitud de montaje componente: |
reconocimiento de la imagen * 2 ± 0.04m m |
| Exactitud de montaje componente: |
± 0.04m m (≥ de CPK 1) * 5 de la identificación del laser |
| Velocidad de montaje componente: |
la mejor condición para los componentes del montaje * 3 42000CPH IC*4: 14000CPH |
