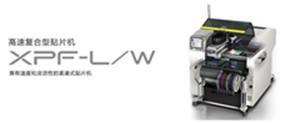

Máquinas multi de la colocación de Fuji SMT de la función, equipo de la colocación de Fuji Xpf W SMT del CE

Como un tamaño de la placa de circuito (L * W): MAX686mm transportado por mar x 508 milímetros de grueso 0,4 ~ 6,5 mm/MIN50mm x 50 milímetros

Tiempo de carga de la placa de circuito: 3,5 SEC

Tamaño de la máquina: L: 1500 mmW: mmH 1762: 1422 milímetros (que manejan altura: 900 milímetros, además de la torre de la señal),

Peso de la máquina:

Natural: 1860 kilogramos

MFU - 40: cerca de 240 kilogramos (alimentador lleno de project.it)

BTU - TODO: cerca de 120 kilogramos, BTU - B: cerca de 15 kilogramos, MTU - TODO: cerca de 615 kilogramos (pulgadas completas del alimentador de placa de los materiales del ・)

Número de la boca de la succión: 12 (gire automáticamente para substituir la cabeza)

Cambie automáticamente el número de colección principal: 3

Componentes del objeto: 0402 (01005) ~ 20 MAX3.0 milímetro x 20 milímetros de altura

Monte el golpe: 0,145 SEC/24800 CPH

Precisión de SMT: pequeños componentes del microprocesador, tales como +/- 0,050 ≧ 1,00 de MMCPK ~ 0,066 milímetros de ≧ 1,33 de MMCPK

Componentes de QFP +/- 0,040 ≧ 1,00 de MMCPK ~ 0,053 milímetros de ≧ 1,33 de MMCPK

Número de la boca de la succión: 1 (sola boca de la succión)

Cambie automáticamente el número de colección principal: 8 (utilizado como materia prima, la cabeza automática del reemplazo de la altura de placa de colección 1)

Componentes del objeto: (0402) 1005-150 (68 x 68 milímetros x 45 milímetros MAX25.4

Monte el golpe: 0,418 SEC/8600 CPH

Precisión de SMT: pequeños componentes del microprocesador, tales como +/- 0,040 ≧ 1,00 de MMCPK ~ 0,053 milímetros de ≧ 1,33 de MMCPK

Componentes de QFP +/- 0,030 ≧ 1,00 de MMCPK ~ 0,040 milímetros de ≧ 1,33 de MMCPK

Número de la boca de la succión: 4 (cabeza automática del reemplazo M4)

Cambie automáticamente el número de colección principal: 1

Componentes del objeto: drenaje de la boca de 4 succiones: 3 * 3 ~ 14 * 14 milímetros, 2:14 del drenaje de la boca de la succión * 26 milímetros de altura MAX6.5 14 a 22 milímetros

Takt de SMT: drenaje de la boca de 4 succiones: 0,351 SEC/10250 CPH ~ drenaje de la boca de 2 succiones: 0,462 SEC/7800 CPH

Precisión de SMT: ≧ 1,00 del más/menos 0,040 MMCPK de los componentes de QFP ~ 0,053 milímetros de ≧ 1,33 de MMCPK

Empaquetado componente:

Componente material (especificación de JIS y JEITA), componentes del tubo de la alimentación, componentes de la materia prima

Otras opciones:

Los tubos del alimentador, cámara granangular que coloca, flujo material impregnado, ruedan la instalación (tipo tibetano del natural), fijar la inspección coplanaria, la boca especial y la abrazadera mecánica, Fujitrax de la succión
