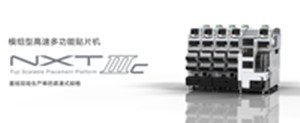

Anchura escalable 645m m de la función de Fuji SMT del módulo multi de la máquina NXT-M6IIIc

Tamaño de la placa de circuito del objeto (LxW):

48 milímetros x 48 milímetro ~ 534 milímetros x 290 milímetros (doble que maneja especificaciones de la pista)

48 milímetros x 48 milímetros ~ 534 milímetros x 380 milímetros (solas especificaciones de dirección de la pista)

* máximo de dirección doble de la pista 170 milímetro (w), en un solo carril de la grúa que maneja más de 170 milímetros.

Componentes con cuenta: Especie MAX45 (conversión de la tira de 8 milímetros)

Tiempo de cargamento de la placa de circuito:

Órbita de dirección doble: SEC de O cuando funcionamiento continuo, sola órbita de la manija: 3,4 SEC (M6 IIIc que dirige) entre cada módulo,

Anchura del módulo: 645 milímetros

Tamaño de la máquina: L: 1295 milímetros x 2 (M3 x 4, III M6 III)/645 milímetros (M3 x 2, III M6 III) W: mmH 1900,2: 1476 milímetros

Exactitud de la precisión de la posición de SMT/coating (prueba patrón del punto de anclaje de la prueba patrón): * la precisión de SMT está en la compañía bajo condición de los resultados de la determinación.

H24G: +/- 0,025 milímetro (estándar)/+/- del modo 0,038 milímetros (modo) de la prioridad de la producción (sigma 3) de ≧ 1,00 de CPK

V12 / H12HS: +/- 0,038 milímetros (sigma 3) de ≧ 1,00 de CPK

H08M H04S/H04SF: +/- 0,040 milímetros (sigma 3) de ≧ 1,00 de CPK

H08 / H04/DE: +/- 0,050 milímetros (sigma 3) de ≧ 1,00 de CPK

H02 h01-2/G04: +/- 0,030 milímetros (sigma 3) de ≧ 1,00 de CPK

H02F/G04F: +/- 0,025 milímetros (sigma 3) de ≧ 1,00 de CPK

GL: +/- 0,100 milímetros (sigma 3) de ≧ 1,00 de CPK

Capacidad: * los valores de la capacidad están en la compañía bajo condición de los resultados de la determinación.

H24G: 37500 ()/35000 (modo estándar) CPH del modo de la prioridad de la producción

V12: 26000 CPH

H12HS: 24500 CPH

H08M: 13000 CPH

H08: 11500 CPH

H04: 6500 CPH

H04S: 9500 CPH

H04SF: 10500 CPH

H02: 5500 CPH

H02F: 6700 CPH

H01-2: 4200 CPH

G04: 7500 CPH

G04F: 7500 CPH

DE: 3000 CPH

GL: 16363 DPH (0,22 SEC/dot)

Como componentes transportados por mar:

H24G: 0201-5 milímetros x 5 milímetros de altura: 2,0 milímetros

V12 / H12HS: 0402 ~ 7,5 milímetros x 7,5 milímetros de altura: 3,0 milímetros

H08M: 0603-45 milímetros x 45 milímetros de altura: 13,0 milímetros

H08: 0402 ~ 12 milímetros de altura del X12 milímetro: 6,5 milímetros

H04: 1608 ~ 38 milímetros x 38 milímetros de altura: 9,5 milímetros

H04S/H04SF: 1608 ~ 38 milímetros x 38 milímetros de altura: 6,5 milímetros

H02 / H02F/h01-2/0 f: 1608 ~ 74 milímetros x 74 milímetros (32 milímetros x 180 milímetros) de altura: 25,4 milímetros

G04 / G04F: 0402 ~ 15 milímetros por 15 milímetros de altura: 6,5 milímetros

Alimentador inteligente: correspondiendo 4 8 12 16 24 ・ 32 del ・ del ・ del ・ del ・ 44 56 72 anchuras del ・ del ・ del ・ del ・ de 88 ・ de la tira de 104 milímetros

Tubos del alimentador: ≦ del elemento de 4 ≦ 15 milímetros de ancho (≦ del tubo del ≦ 6 18 milímetros de ancho), 32 elemento ancho del ≦ del ≦ 15 del milímetro (≦ del tubo de la alimentación de 18 ≦ 36 milímetros de ancho)

Unidad de la bandeja: la talla 135,9 correspondiente x de la placa de los materiales unidad de 322,6 milímetros (especificaciones de JEDEC) (placa de los materiales - M), 276 x 330 milímetros (unidad de la bandeja - LT), 143 x 330 milímetros (unidad de la bandeja - LTC)
