Dimensiones de la máquina: | el 1.9x2.3m | Montaje de las características principales: | SpeedStar |
---|---|---|---|
Montaje de la fuerza: | 1.3-4.5 Newton | tipo de la banda transportadora: | sola pista |
Plazo de expedición: | 5-8 días | otros servicios: | reparación disponible |
términos de envío: | aire o mar | ||
Alta luz: | Máquina de Siemens SMT de la alta precisión,Máquina de Siplace X4iS Siemens SMT,Sola máquina del montaje del PWB del carril |
Cadena de producción de SMT de la parte superior de línea de la máquina de la colocación de la alta precisión del siplace X4iS de la máquina X4i S de la colocación de Siemens
Ventaja de SMT:
La tecnología superficial del soporte, SMT y sus dispositivos superficiales asociados del soporte, SMDS aceleran considerablemente el montaje del PWB como los componentes montan simplemente en el tablero.
Mire dentro de cualquier pedazo de equipo electrónico comercialmente actualmente hecho y se llena de los dispositivos minuciosos. Bastante que usando componentes tradicionales con las ventajas de alambre como los que se puedan utilizar para la construcción y los equipos caseros, estos componentes se montan sobre la superficie de los tableros y muchos son minuciosos de tamaño.
1. Buen funcionamiento mecánico bajo condiciones del choque y de la vibración. (En parte debido bajar total, y en parte debido a menos cantilevering.)
2. Una resistencia y una inductancia más bajas en la conexión; por lo tanto, menos efectos indeseados de la señal del RF y funcionamiento de alta frecuencia mejor y más fiable.
3. Un mejor funcionamiento del EMC (emisiones irradiadas más bajas) debido al área más pequeña del lazo de la radiación (debido al paquete más pequeño) y a la poca inductancia de la ventaja.
4. Menos agujeros necesitan ser perforados. (La perforación PCBs es larga y costosa.)
5. Coste inicial y época razonables de la creación para la producción en masa, usando equipos automatizados.

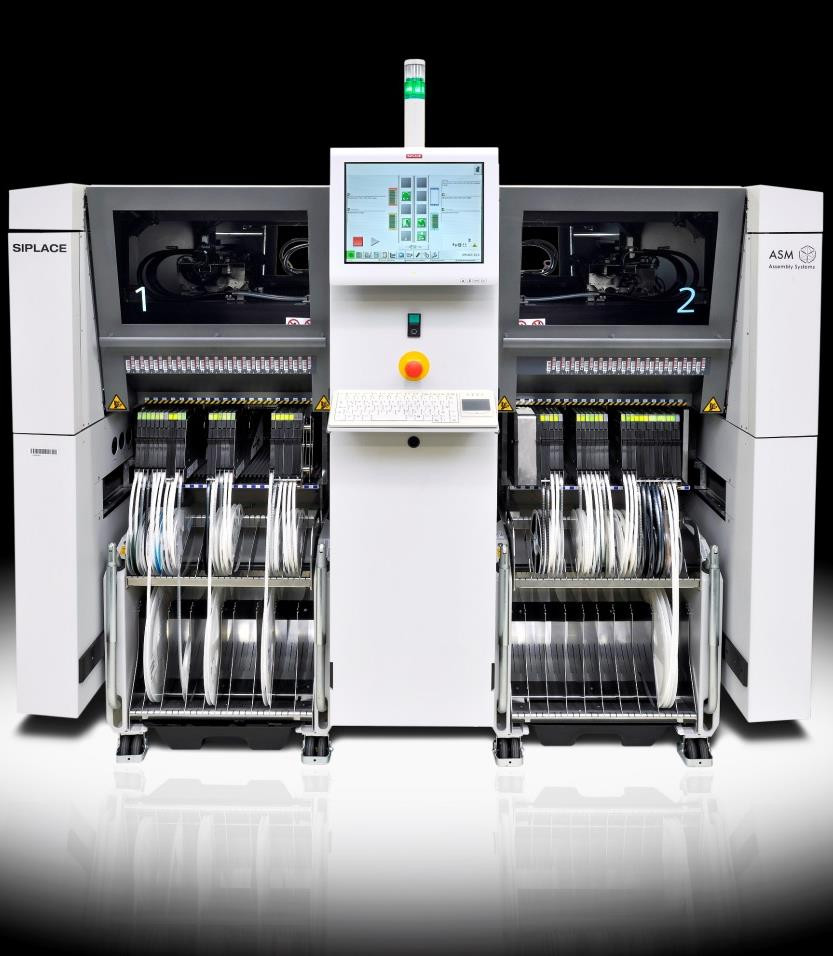

Características de producto de la máquina SIPLACE X4i S de la colocación de Siemens:
SIPLACEX: cadena de producción superior de SMT
Muchos fabricantes de la electrónica dicen: no importa dónde la serie de SIPLACEX de valor nominal puede alcanzar la velocidad y el absoluto máximos requeridos
Precisión (aplicable a los teléfonos móviles, a la tableta, a los ordenadores portátiles, al soporte del LED, al etc.).
Provea de los clientes velocidad superior, el DPM más bajo, la estabilidad de los 0201 (sistema métrico) para manejar capacidad, ninguna línea puso la conversión y la importación rápida del nuevo producto, y otras funciones.
La función modular voladiza de la serie de SIPLACEX, puede proporcionar 2, 3 o 4 voladizos.
¿Para creer difícilmente? Miramos adelante a recibir su letra - el equipo compara con otros fabricantes.
Entienda la serie de SIPLACEX de cómo optimizar el proceso de producción especial, cómo recuperar rápidamente su inversión, y la tiene otra ventaja competitiva.
Parámetros de la máquina de la máquina SIPLACE X4i S de la colocación de Siemens:
Número de voladizo: 4 La velocidad de IPC: 125000 CPH Prueba patrón de SIPLACE: 150000 CPH La teoría de la velocidad: 200000 CPH El tamaño de la máquina: 1,9 m x2.3 Características principales del soporte: SpeedStar Gama de componentes: 0201 (sistema métrico) - 6 x6mm Exactitud de la colocación: de + sigma m/3 36 MU Exactitud angular: más/menos 0, sigma 5 °/3 |
La altura componente más grande: 4 milímetros Soporte: 1, 3, 4, 5 Newton Tipo de la banda transportadora: monorrail, flexible de doble vía Modelo de la banda transportadora: asincrónico, síncrono, modelo de SMT de la independiente Formato del PWB: x510mmmax x50mm 50-610 El grueso del PWB: 0, 3, 4, 5 milímetros (el otro tamaño se puede modificar para requisitos particulares según requisitos) Peso del PWB: los 3 kilogramos más grandes |
Componentes y alimentación Placa de la bandeja, tubo de la alimentación de la vibración, alimentador de la vibración, módulo de encargo del alimentador del OEM |
Nivel de iluminación: nivel de iluminación 6 grados Nuestros contratos diversos del mantenimiento para hacer el trabajo más fácil. |
